Cách sử dụng đồng hồ đo thời gian hiện số

Đồng hồ hiện số kí hiệu J0201- 4B Memory Time- Counter

i. Thông số kỹ thuật

- Màn hình số 4LED (0,8’’).

- Thời gian đo 0~999,9 giây.

- Thang đếm 0~9999.

- Điện áp sử dụng 220V±10%AC, tần số 50Hz.

ii. Bảng điều khiển

a. Mặt trước

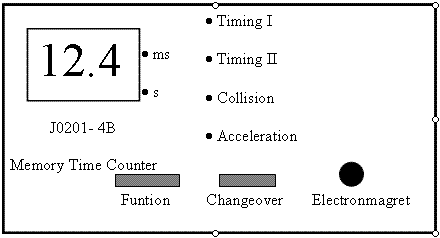

Hình 7. Mặt trước đồng hồ đo thời gian

            - Màn hình LED 4 số

            - Đơn vị đo thời gian

            - Nút “Funtions/Reset”

            - Hiển thị chế độ chọn

            - Sự thay đổi chế độ làm việc

            - Nút đóng ngắt nam châm điện

            - Đèn hiển thị cho nút đóng ngắt của nam châm điện

Nút Funtion/Reset

Khi có tín hiệu ở cửa quang điện, ấn nút này hệ đo trở về 0.

Khi không có tín hiệu ở cửa quang điện, ấn nút này sẽ chuyển sang chế độ đo khác.

Nút Changeover

Khi sử dụng chế độ đo Timing I và Timing II

b. Mặt sau

Hình 8. Mặt sau đồng hồ đo thời gian

            1. Ổ cắm dây cho nam châm điện.

            2. Ổ cắm dây cho cửa quang điện P2.

            3. Ổ cắm dây cho cửa quang điện P1.

            4. Công tắc nguồn.

            5. Dây nguồn.

iii. Chức năng và cách sử dụng

- Timing I

Ghi thời gian che mỗi cửa quang điện

- Timing II

Ghi thời gian đi hết quãng đường từ cửa quang điện 1 đến cửa quang điện 2.

- Collision

Nó được dùng trong va chạm của các vật có khối lượng bằng nhau và không bằng nhau

+ Chế độ Collision: Đo khoảng thời gian va chạm.

+ Chế độ Acceleration: Đo gia tốc của vật chuyển động.

+ Chế độ Gravity Acceleration: Đo gia tốc rơi tự do.

+ Chế độ Cycles: Tính thời gian trung bình cho 10 chu kỳ quay (21 lần chắn cửa quang điện).

+ Chế độ Count: Đếm số lần chắn cửa quang điện.

Khi dùng đồ hồ ở chế độ đo nào ta bấm nút Funtion để chuyển chế độ đo, đến chế độ đo nào thì đèn báo ở chế độ đó sáng đồng thời là điều chỉnh về 0.

Khi đang dùng ở một chế độ ta muốn

Khi đo thời gian thì đơn vị tính là miligiây (ms), nếu vượt quá thang đo mili giây (ms) thì đồng hồ tự động chuyển sang đơn vị tính là giây. Khi ở đơn vị nào thì đèn báo ở đơn vị đó sẽ sáng.
